언제 메모리 단면을 분석해야할까 ?

메모리 단면인 ‘힙 덤프(Heap Dump)’는 생성하는데 비용이 비싸기 때문에, 메모리가 부족해지는 현상이 지속해서 발생하거나 OOM 에러가 발생했을 때 생성해야 한다. 여기서 말하는 비용이란 다음과 같다

• 덤프 파일을 생성하는 동안 서비스가 불가능한 상황이 된다.
• 덤프 생성시 많은 시간이 소요될 수 있다.
• 큰 파일(대부분 점유하고 있는 메모리 크기만큼의 파일)이 생성된다.
• 몇몇 JDK 버전은 jmap과 같은 도구를 사용할 경우, 한 번밖에 덤프 파일을 생성할 수 없다.

OOM은 에러가 발생하므로 인식할 수 있겠지만, 메모리가 점점 부족해지는 것은 어떻게 파악할 수 있을까?

• jstat 사용
• WAS의 모니터링 콘솔
• Java Visual VM, Jconsole과 같은 JMX 기반의 모니터링 도구
• APM(Application Performance Management) 활용
• verbosegc, Xlog 옵션 활용

jstat 예시 (JDK 11 사용)

• 실행하는 자바 애플리케이션의 pid를 알기 위해 jps 명령어를 활용한다

  1 2 3 4 5

  $ jps 18387 Launcher 18388 HoldMemory 33396 18389 Jps

• jstat -gcutil <pid> <interval>을 활용하여 모니터링 할 수 있다.
• 아래 항목 중 4번째 컬럼인 O(Old 또는 Tenured 영역)의 메모리 사용량이 GC 이후에도 증가한다면 메모리 릭이 발생하고 있다고 판단할 수 있다.
  • 해당 영역의 메모리 사용량은 애플리케이션이 동작하는 동안에는 계속 증가하는 것이 기본이다.
  • 따라서, 일반적인 상황에서 Old 영역의 메모리가 계속 증가한다고 해서 메모리 릭이라고 판단해선 안된다.

    1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

    $ jstat -gcutil 18388 2s S0 S1 E O M CCS YGC YGCT FGC FGCT CGC CGCT GCT 0.00 100.00 9.09 10.13 95.47 88.35 2 0.032 0 0.000 0 0.000 0.032 0.00 100.00 9.09 10.13 95.47 88.35 2 0.032 0 0.000 0 0.000 0.032 0.00 100.00 18.18 21.23 95.47 88.35 4 0.062 0 0.000 0 0.000 0.062 0.00 100.00 18.18 21.23 95.47 88.35 4 0.062 0 0.000 0 0.000 0.062 0.00 100.00 45.45 30.12 95.47 88.35 6 0.093 0 0.000 0 0.000 0.093 0.00 100.00 45.45 30.12 95.47 88.35 6 0.093 0 0.000 0 0.000 0.093 0.00 100.00 16.67 46.96 95.47 88.35 8 0.129 0 0.000 0 0.000 0.129 0.00 100.00 16.67 46.96 95.47 88.35 8 0.129 0 0.000 0 0.000 0.129 0.00 100.00 17.24 58.04 95.47 88.35 9 0.162 0 0.000 0 0.000 0.162 0.00 100.00 17.24 58.04 95.47 88.35 9 0.162 0 0.000 0 0.000 0.162 0.00 100.00 8.70 63.48 95.51 88.35 10 0.199 0 0.000 2 0.001 0.200 0.00 100.00 8.70 63.48 95.51 88.35 10 0.199 0 0.000 2 0.001 0.200 0.00 100.00 43.24 64.98 95.51 88.35 11 0.215 0 0.000 4 0.002 0.216

메모리 단면 생성하기

• 메모리 단면은 일반적으로 다음과 같이 생성할 수 있다.
  • 자바 프로세스 실행 시 옵션에 포함하여 자동 파일 생성
    • -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=경로
    • OOM 에러가 발생하지 않은 이상 애플리케이션 성능에 전혀 영향을 끼치지 않는다.
  • 실행 옵션과 상관없이 명령어를 사용하여 파일 생성
    • jmap 명령어
    • 리눅스의 gcore와 같은 OS에서 제공하는 코어 덤프 명령어 (파일 크기가 자바 힙 덤프에 비해 훨씬 크다)

jmap 사용해서 힙 덤프 생성하기

• jmap -dump:<dump-options> <pid> 명령어 사용하여 아래와 같이 파일을 생성할 수 있다.

  1 2	$ jmap -dump:format=b,file=dumptest.bin 20195 Heap dump file created



MAT 활용하여 메모리 단면 분석하기

MAT는 Eclipse Memory Analyzer로서 활발하게 개발 및 유지보수가 이루어지고 있다.
MAT 이외에도 다양한 메모리 분석 도구가 있다.

• 먼저 MAT를 다운 받는다.

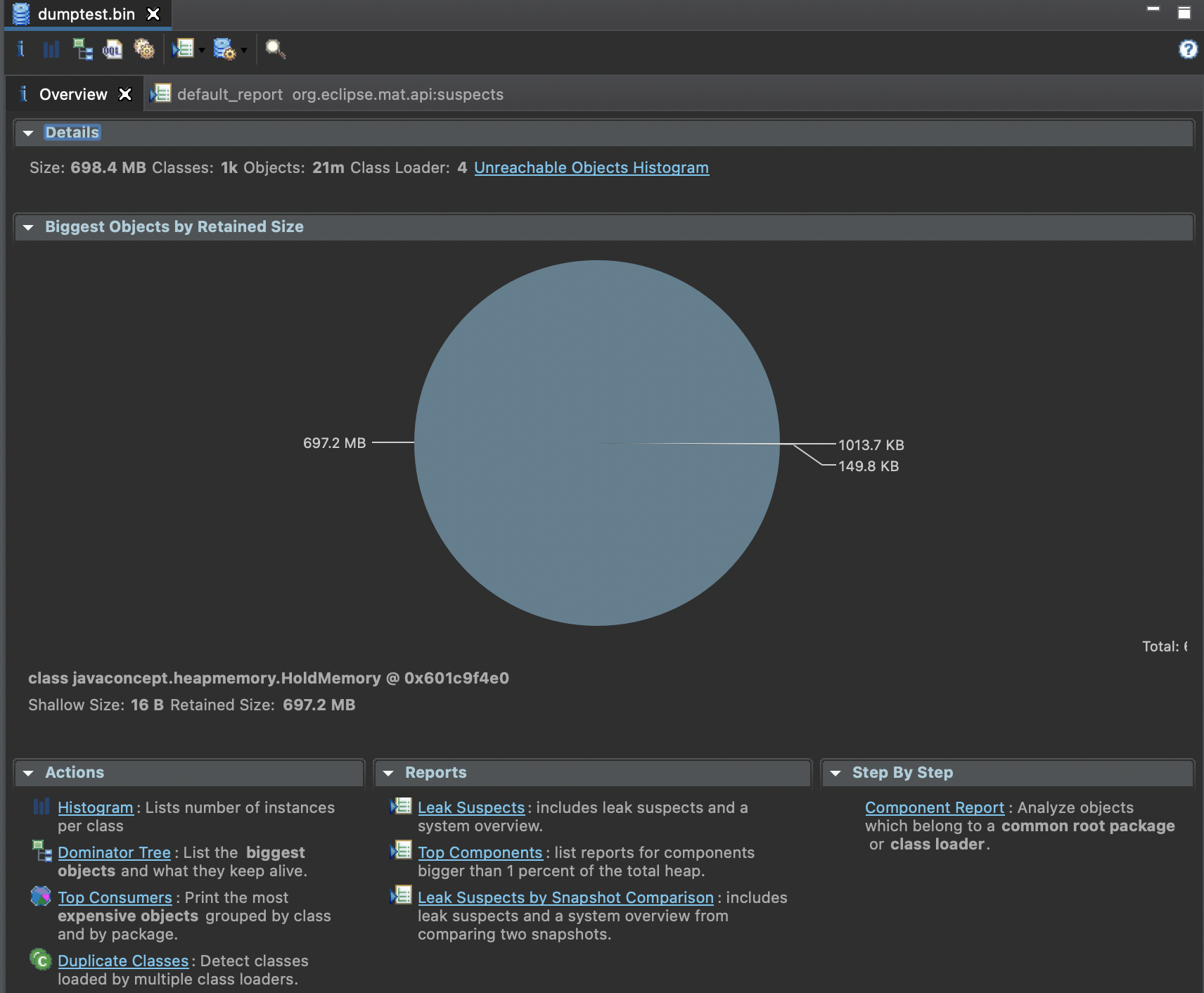

• 생성한 힙 덤프 파일을 MAT에서 열게되면 아래와 같은 화면을 볼 수 있다.

Leak Suspect

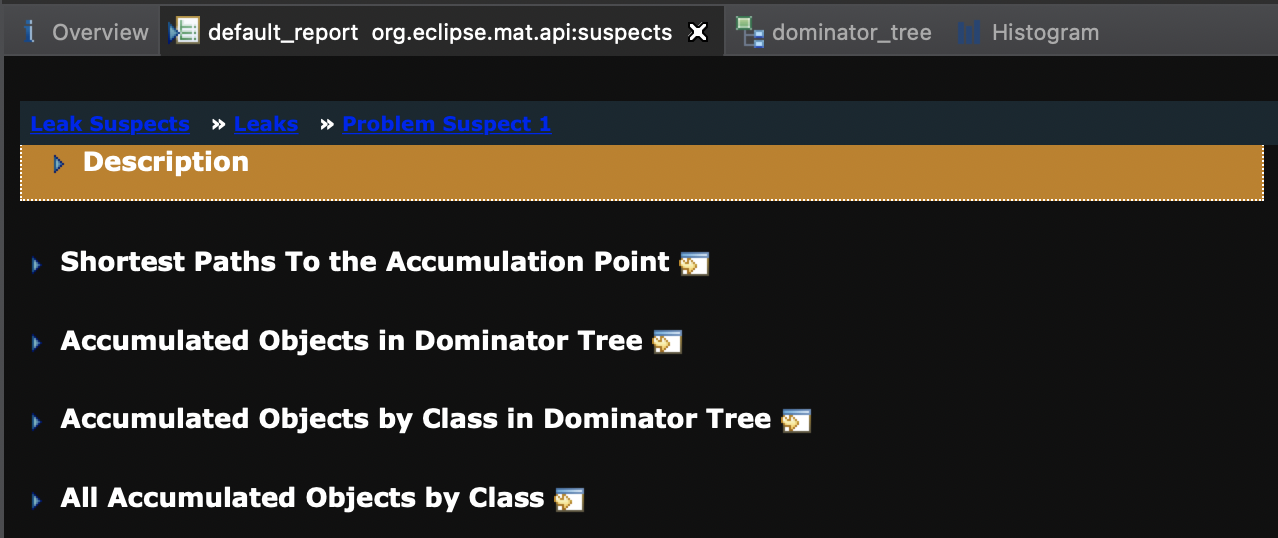

Details를 누르면 아래 항목들을 확인할 수 있다.

• Description
  • 해당 객체에 대한 설명
• Shortest Paths To the Accumulation Point
  • 메모리를 점유하고 있는 객체가 가장 상단에, 그 객체를 생성하고 호출한 객체가 하단에 트리 형태로 나타난다.
• Accumulated Objects
  • 메모리를 점유하고 있는 객체가 가장 하단에, 그 객체를 생성하고 호출한 객체가 가장 상단에 트리 형태로 나타난다.
• Accumulated Objects by Class
  • 클래스별로 객체를 점유하는 대상 목록

Histogram

클래스별 객체의 개수와 그 크기를 가장 큰 값부터 확인할 수 있다.

• 어떤 클래스 타입이 가장 많은 메모리를 가지고 있는지 쉽게 파악할 수 있다.
• 하지만, 메모리를 가장 많이 사용하는 객체를 식별하기는 쉽지 않다.

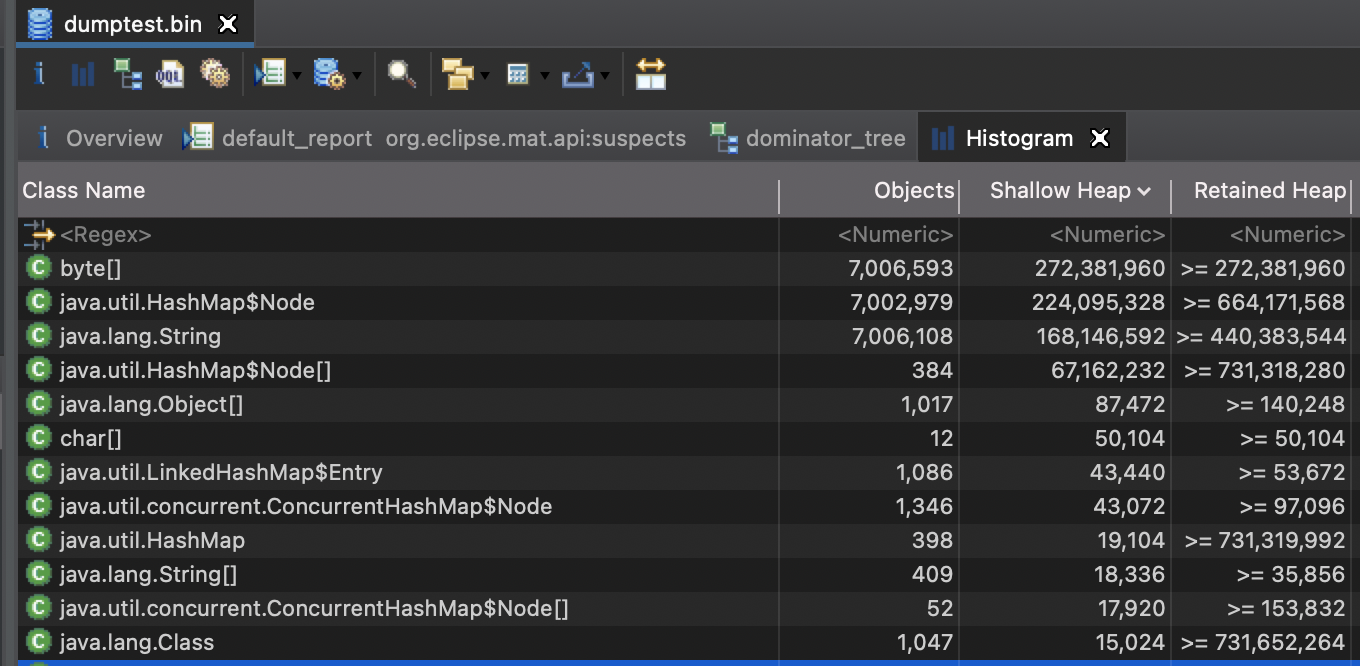

  • 예를 들어 아래 화면에서 byte[]는 가장 많은 양의 메모리를 차지하고 있다. 그러나 어떤 객체가 실제로 해당 바이트 배열을 보유하고 있는지 식별할 수 없다.
• Shallow Heap/Retained Heap
  • Shallow Heap은 객체 자체의 크기이다.
  • Retained Heap은 객체 자체의 크기 + 해당 객체에서 갖고있는 객체들의 크기이다.

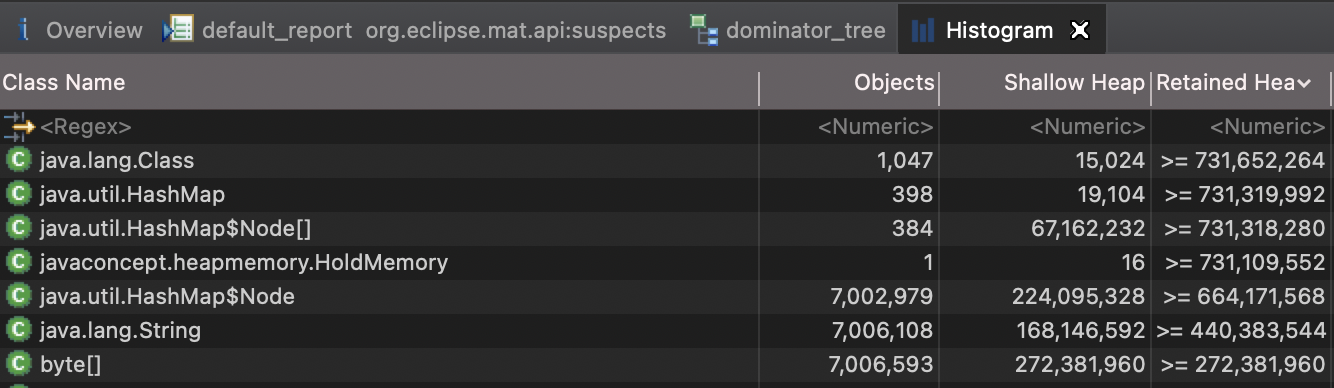

  • 예를 들어, 아래 HoldMemory 객체 자체는 16바이트의 크기를 가진다. 그러나 해당 객체가 갖고 있는 모든 객체의 크기가 700Mb를 초과한다.
  • 따라서, HoldMemory에 의해 유지되는 HashMap이 메모리 문제의 원인일 것으로 추론할 수 있다.

Dominator Tree

각 클래스별(클래스 로더 단위)로 점유하고 있는 메모리의 양이 가장 많은 클래스부터 트리 형태로 나타낸다.

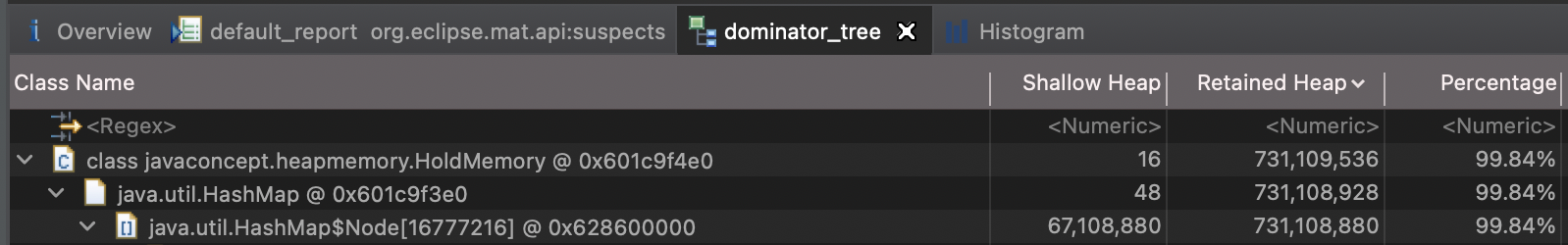

• 예를 들어, 아래 화면에서는 HoldMemory 객체가 가장 큰 메모리를 차지하고 있음을 알 수 있다.
• 또한, 해당 객체가 700Mb 이상의 메모리를 포함하는 해시 맵을 보유하고 있음을 알 수 있다.
• Dominator Tree 하나의 객체가 많은 양의 메모리를 차지할 때 분석하기에 유용하다.
• 만약 여러 개의 작은 객체로 인해 메모리 릭이 발생한다면, 히스토그램을 사용하여 메모리를 가장 많이 인스턴스를 확인하는 것이 좋다.

Duplicated Classes

여러 클래스 로더에서 중첩되게 로딩한 클래스의 대한 정보를 확인할 수 있다.

• 클래스 로더에 문제가 있을 경우 확인하는 용도로 주로 사용한다.

실제로 사용해보기

• XSSF vs SXSSF 클래스 메모리 사용량 비교해보기

참고 자료

• 이상민, 『자바 트러블슈팅』, 제이펍(2019), 13~14장.
• https://www.cleantutorials.com/jconsole/heap-dump-analysis-using-eclipse-memory-analyzer-tool-mat
• https://eclipsesource.com/blogs/2013/01/21/10-tips-for-using-the-eclipse-memory-analyzer/
